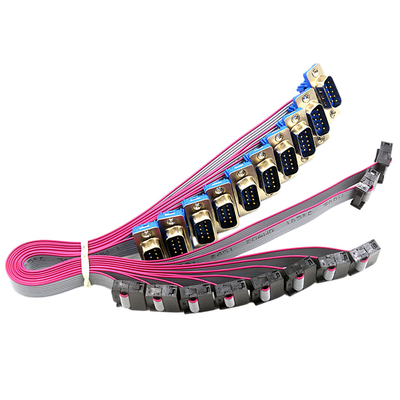

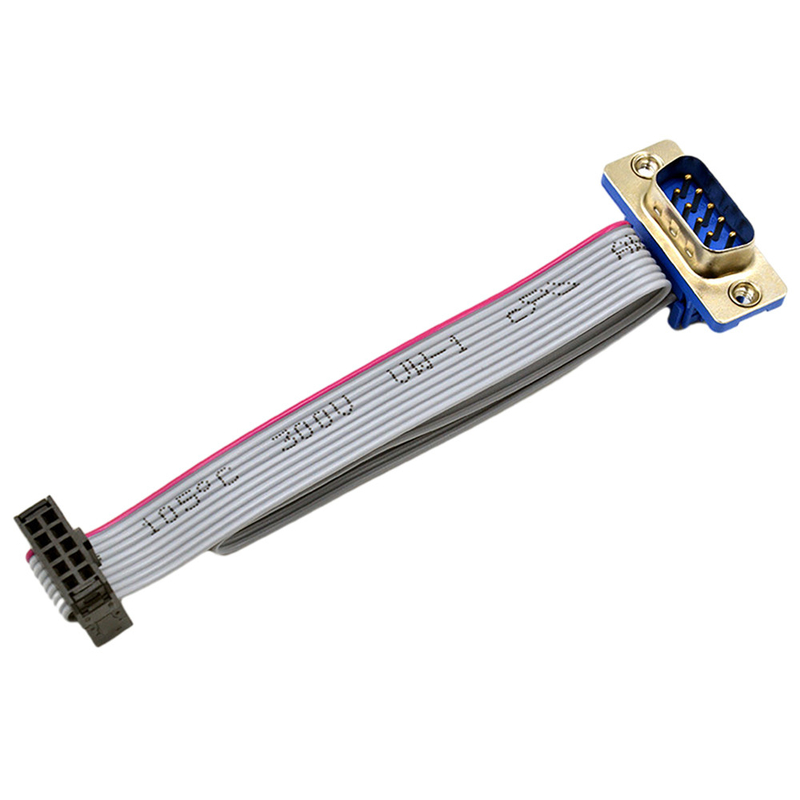

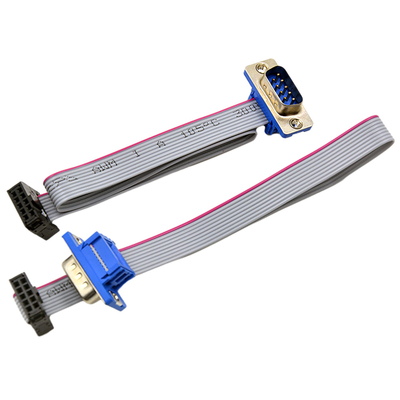

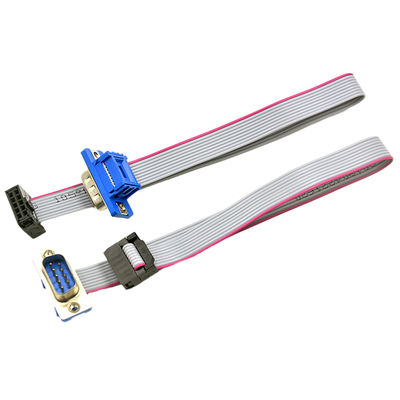

OEMパネルの台紙のために男女リボン・ケーブル2.54 MmのピッチのIDC DB9

製品説明：

IDC ケーブル アセンブリは、配線とケーブル配線のニーズに最適なソリューションです。2.54 mm ピッチのこれらのケーブル アセンブリは、高速データ伝送用に設計されており、アプリケーションで信頼性が高く安全な接続を保証する圧接コネクタ (IDC) を備えています。当社の IDC ケーブル アセンブリは、フラット リボン ケーブルと、OFC 銅、純銅、錫メッキ銅などの導体材料の組み合わせで作られており、ワイヤ ゲージのオプションは AWG32# から AWG28# まであります。温度範囲は-25℃～+85℃で、さまざまな用途に最適です。当社の IDC ケーブル アセンブリは商業用途と産業用途の両方に適しており、電子デバイスを接続する効率的な方法を提供します。

特徴：

• 製品名: IDC ケーブル アセンブリ
• 絶縁材：シリコン、PVC、HDPE、TPE、テフロンなど
• ケーブルタイプ：UL2651、UL2464、UL2468
• コネクタ種類：圧接コネクタ
• ケーブル長: 最小50mm
• 認証: UL、RoHS、REACH
• UL2464ワイヤー
• 2.54mmピッチ
• 圧接コネクタ

アプリケーション:

コネクタとコネクタは、さまざまなコンピュータ、計器、機械、家電、自動車、カラーテレビ、エアコンなどで広く使用されています。さらに、LED ディスプレイ、DVD、および VCD にも含まれています。

これらは、デジタルまたはアナログ信号の伝送を確保しながら、2 つのコンポーネントを結合し、回路とシステムを接続するための信頼性が高くコスト効率の高い方法を提供します。

高速でエラーのない操作と長期にわたるパフォーマンスのためには、適切なコネクタの選択が重要です。

コネクタは使用されるデバイスに応じてサイズやタイプが異なるため、特定の用途に合わせてコネクタを選択することが重要です。

技術パラメータ:

このタイプのフラット ケーブルは、グレーに赤いエッジと印刷が施されています。他に黒、黄、赤などの色も用意されており、カスタマイズすることができます。線間隔は1.27mm、ワイヤ仕様は28AWGです。銅線構造材料は最初にメッキされ、次に錫メッキ銅線が撚られます。

銅芯線の導体は 7/0.12mm ですが、7 本の銅線を撚った 7/0.08mm、7/0.09mm、7/0.1mm、7/0.16mm、7/0.2mm などの他のサイズもあります。利用可能。梱包は 10 個の束で袋詰めおよび箱詰めされ、合計 250 フィート/76.5 メートルまたは 500 フィート/153 メートルになります。導体径は0.12±0.005mm、導体の伸び率は18%以上です。導体断面積は0.36mm2、導体の撚り距離は10.7mmです。

断熱材の厚さは最小で0.10mm、平均で0.23mmです。線径太さは0.9±0.05mm、絶縁伸度は100.00%です。絶縁体引張強度は1.066Kg/m 2 、スパーク試験は3.0KV/0.15SPC、耐電圧は2KV 10mA/です。導体抵抗は ≤ 237 オーム/RM、絶縁抵抗は ≥ 100m オーム/RM です。静電容量は40PF/M、インピーダンスは100Ωです。動作温度は-40 °C ～ +105 °Cで、絶縁カバーは環境に優しいPVC 45P (RoHS) 8058グレーです。

試験条件としては、プラスチック部品は射出不良がなく外観が良好であること、金属部品は傷や変形等がないこと、オンオフ性能が規定の要件を満たさなければなりません。

カスタマイズ:

中国の東莞市で製造され、IATF16949 および ISO9001 の認証を取得した RCH モデル IDC001 製品 IDC ケーブル アセンブリのカスタマイズ サービス。最小注文数量は 500 個で、価格は 1 個あたり USD0.05 ～ USD5.0 です。1袋に100枚ずつ入っています。納期は2～4週間以内となります。支払いオプションには、TT、Paypal、Western Union が含まれます。供給能力は週10万個。利用可能なピッチサイズは0.8mm、1.0mm、1.27mm、2.0mm、2.50mm、2.54mm、3.96mmです。温度範囲は-25℃～+85℃です。導体には OFC 銅、純銅、または錫メッキ銅を使用でき、絶縁材料にはシリコン、PVC、HDPE、TPE、テフロンなどがあります。特にフラット ケーブル、UL2464 ワイヤ、UL2468 ワイヤに重点を置いています。

当社は一連のワイヤー ハーネス ケーブル アセンブリを製造できます。
1.自動車、オートバイ、バス、バイク、トラックのワイヤーケーブルアセンブリ
2.電気ケーブル及びワイヤーハーネス
3.オーディオ、ビデオ、無線ケーブルおよびISOワイヤーハーネス
4.産業用ワイヤーケーブルハーネス
5.家電用ワイヤーハーネス
6.ヒューズワイヤー、ゲーム機ワイヤーハーネス
7.電源、LVD、フラットRCA、USBケーブルハーネス
8.制御盤配線ケーブルAssy
9.医療機器ケーブル＆ハーネス
10.飛行機模型ワイヤーハーネス

サポートとサービス:

当社は、IDC ケーブル アセンブリに対する技術サポートとサービスを提供します。経験豊富なエンジニアのチームが、設置、メンテナンス、トラブルシューティングに関するご質問にお答えします。また、カスタムアセンブリの設計や製造などのカスタムエンジニアリングサービスも提供しています。

当社のテクニカル サポート チームは、24 時間年中無休でご質問にお答えし、ガイダンスを提供いたします。当社には、お客様の業務遂行に役立つ製品情報とトラブルシューティング ガイドの大規模なデータベースがあります。また、当社の製品やサービスに関するトレーニング セッションも提供しています。

当社のサービスチームはオンサイトで修理およびメンテナンスサービスを提供します。また、設置、テスト、認証サービスも幅広く提供しています。当社には、お客様のシステムが最適なパフォーマンスで稼働していることを保証するための専門知識があります。

梱包と配送:

IDC ケーブル アセンブリの梱包と配送:

IDC ケーブル アセンブリは密閉されたビニール袋に梱包され、耐衝撃性素材で保護されてから、段ボール箱にしっかりと入れられます。箱には製品の説明、ロット番号、数量が記載されています。その後、ボックスはプラスチックまたは金属のストラップまたはシュリンクラップで密封されます。

箱は顧客のニーズに応じて陸路、空路、または海路で発送されます。配送は信頼できる配送業者によって行われます。貨物を追跡するために追跡情報が顧客に提供されます。
