詳細情報 |
|||
| タイプの取付け: | 穴/表面の台紙を通して | 適用: | PCBの機械類装置 |
|---|---|---|---|
| 性: | 男性か女性 | 絶縁体材料: | PA、PBT、LCP |
| 実用温度: | -40℃への+105℃ | 接触の数: | 2-100 |
| 接触めっき: | 金フラッシュ/スズメッキをされる | コネクターのタイプ: | PCBのコネクター |
| ハイライト: | プリント基板のコネクター2.54mm,プリント基板のコネクター2.00mm,産業2.54 mmピッチのコネクター |
||
製品の説明

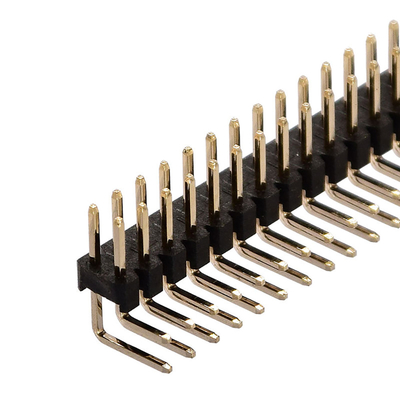

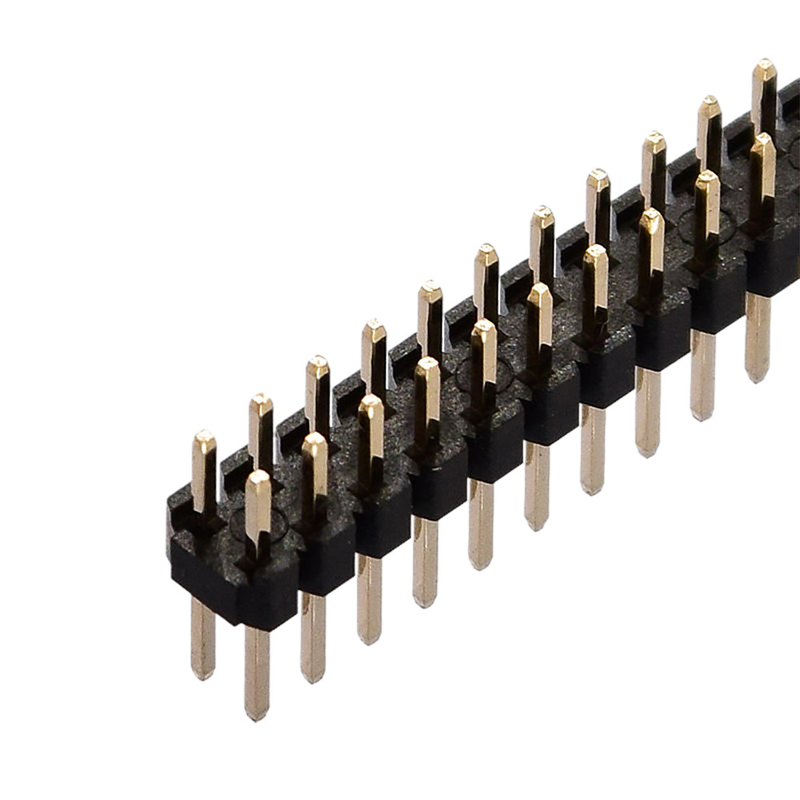

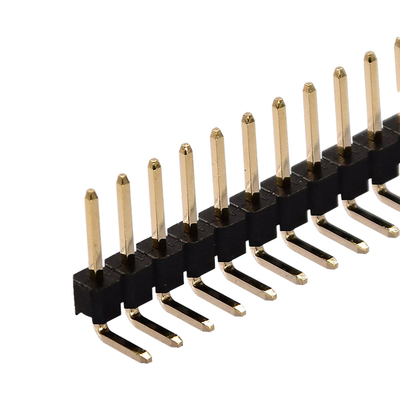

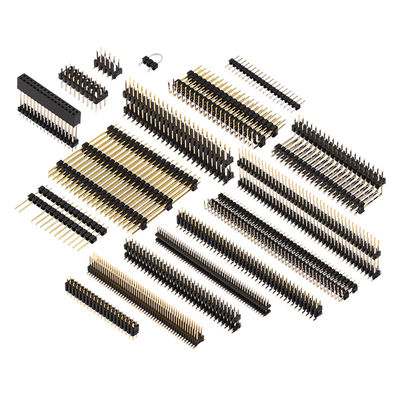

2.00 ミリメートル 2.54 ミリメートルピッチピンヘッダーシングルデュアル行 THT タイプコネクタピンヘッダー 2-40pin 産業用電気コネクタ
製品説明：
プリント基板 (PCB) コネクタはさまざまな電子製品で広く使用されており、2 つの PCB 間または PCB とワイヤの間に信頼性の高い接続を提供します。さまざまなサイズ、形状、構成が用意されています。PCB コネクタは、250V/500V などのさまざまな電圧定格要件を満たすように設計されています。1.0mm、1.27mm、2.0mm、2.54mm、3.96mm などのさまざまなピッチがあり、スルーホール端子と表面実装端子の両方で利用できます。これらのコネクタは通常、PA、PBT、LCP 材料で製造されており、優れた電気絶縁性と耐熱性を備えています。エッジ コネクタ、ピン ヘッダー、メス ヘッダー、レセプタクル、および電線対基板コネクタは、最も一般的なタイプの PCB コネクタの一部です。
| 名前 | ピンヘッダコネクタ |
| ピッチ | 0.8mm/1.0mm/1.27mm/2.0mm/2.54mm/3.96mm/5.08mm |
| タイプ | DIP/アングル/SMT ダブル/シングルロウ |
| 絶縁体の色 | ブラック/グレー/カラー化/ホワイト |
| 絶縁体の可燃性 | PA6T+30%GF UL94V-0 |
| 電流定格 | 3A |
| 接触抵抗(最大) | 30mΩ |
| 動作温度 | -40℃～+105℃ |
| 絶縁抵抗(分) | 1000Mオーム |
| 接点材質 | 真鍮 |
| 接点のメッキ | ニッケルの上に金/錫 |
| 処理温度 | 260℃ 10秒 |
| パッキング | PE袋、チューブ、チューブ+キャップ、トレイ、テープ＆リール |
| OEM/ODM | 承認されました |
アプリケーション:
RCH PCBC001 プリント基板コネクタは、エッジ コネクタ、ボックス ヘッダー、IDC コネクタ、および FPC コネクタに最適です。これらのコネクタは、1.0mm、1.27mm、2.0mm、2.54mm、または 3.96mm ピッチと銅合金接点材料を備えています。スルーホールと表面実装の両方の取り付けタイプが用意されており、IATF16949;ISO9001 認定の品質保証を提供します。最小注文数量は 500 個で、価格範囲は 1 個あたり USD0.05 ～ USD5.0 です。納期は 2 ～ 4 週間で、支払い方法は TT、Paypal、Western Union です。供給能力は驚異的な週あたり30万個です。これらの PCB コネクタは、機械や装置、PCB などのアプリケーションに最適です。
技術パラメータ:
| 属性 | 詳細 |
|---|---|
| 電流定格 | 1A～10A |
| 絶縁体材料 | PA、PBT、LCP |
| コネクタの種類 | PCBコネクタ |
| 接点材質 | 銅合金 |
| 性別 | オスまたはメス (メスヘッダー、ボックスヘッダー、ピンヘッダー、メスソケット、オスピン) |
| 耐電圧 | 1500V AC/分またはその他 |
| ピッチ | 1.0mm、1.27mm、2.0mm、2.54mm、3.96mm |
| 応用 | プリント基板、機械設備 |
| 取付タイプ | スルーホール/表面実装 (電線対基板、電線対電線) |
| 接点のメッキ | ゴールドフラッシュ/錫メッキ |
カスタマイズ:
- ブランド名: RCH
- モデル番号: PCBC001
- 原産地: 中国東莞市
- 認証: IATF16949;ISO9001
- 最小注文数量: 500
- 価格: 1 個あたり USD0.05 ～ USD5.0
- 包装の詳細: 1000 個/バッグ
- 納期：2～4週間
- 支払い条件: TT、Paypal、ウェスタンユニオン
- 供給能力: 300,000/週
- ピッチ：1.0mm、1.27mm、2.0mm、2.54mm、3.96mm
- コンタクト数: 2-100
- 絶縁抵抗: 1000MΩ以上
- 動作温度: -40℃ ～ +105℃
- 接点材質: 銅合金
- ボックスヘッダー、ピンヘッダー、メスヘッダー、オスヘッダー、IDCヘッダー
サポートとサービス:
当社はプリント基板コネクタの技術サポートとサービスを提供しています。経験豊富な専門家からなる当社のチームが、技術的なご質問にお答えいたします。
当社はお客様に次のような包括的な技術サポートを提供します。
- 製品のインストールとセットアップのサポート。
- トラブルシューティングと問題の解決。
- 製品選定に関する技術的なアドバイス。
- 製品のトレーニングと教育。
- 詳細な技術サポートとアドバイス。
ご質問がある場合やサポートが必要な場合は、お気軽にお問い合わせください。
よくある質問：
。1. 工場はどこですか?2. 品質管理はどうですか?
すべての製品は出荷前に100％チェックされます。
3. サンプルは提供されますか?
もちろん着払いで無料サンプル。
4. リードタイムはどれくらいですか?
品質によって異なりますが、通常、注文の支払い後7〜15日以内に発送されます。
5.MOQとは何ですか?
基本的には100個ですが、少量からのご注文も承ります。
6. 品質に問題はありますか?
品質上の問題や質問がある場合は、技術サポートまたは返品サービスを提供できます。
