詳細情報 |
|||
| ケーブル色: | 黒、灰色 | コネクターのタイプ: | 絶縁材の変位のコネクター |
|---|---|---|---|
| ピッチ: | 2.0mm | 温度較差: | -25℃~+85℃ |
| ケーブル長: | 50mmの最低 | コンダクター: | OFCの銅、純粋な銅、スズメッキをされた銅 |
| 絶縁材: | シリコーン、ポリ塩化ビニール、HDPE。、TPE、テフロン等 | ||
| ハイライト: | 平らなリボンIDCのケーブル会議,6つのPin IDCのケーブル会議,二重列のidcの平らなリボン・ケーブル |
||
製品の説明

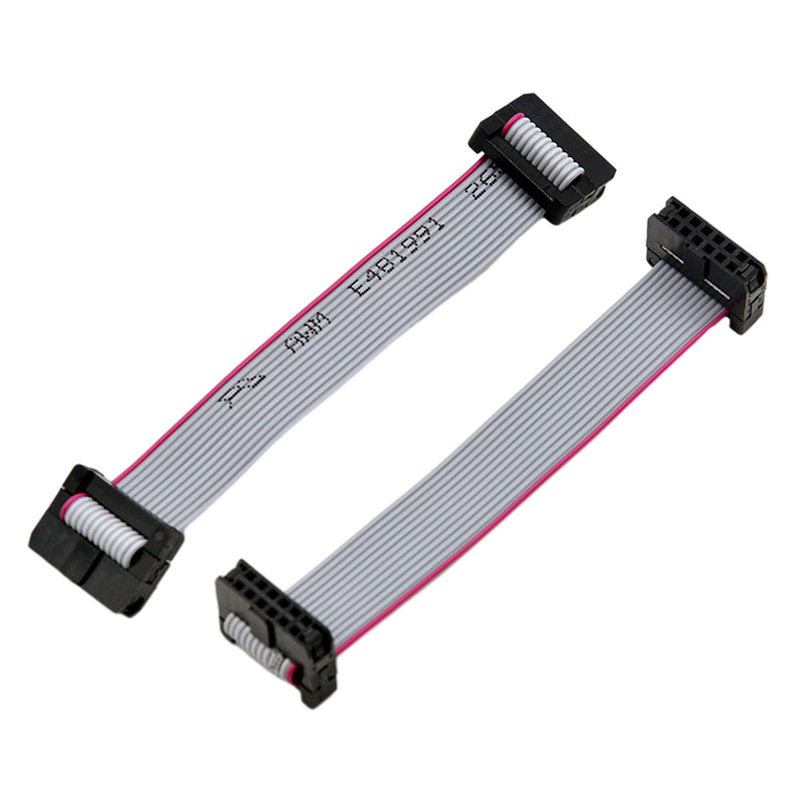

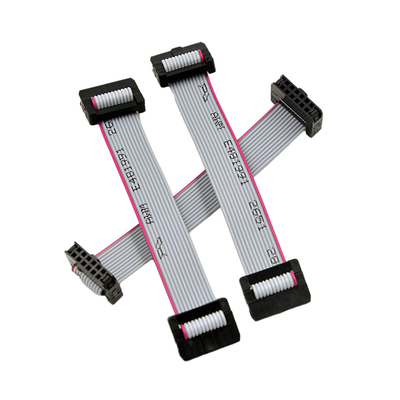

ピッチ 2.00mm デュアル ロウ 2x3 ピン 6 ピン コネクタ ワイヤ IDC フラット リボン ケーブル
製品説明：
IDC ケーブル アセンブリは、高温、高性能アプリケーションで使用するために設計された特殊なケーブルです。これらは、UL2651、UL2464、UL2468、シリコーン、PVC、HDPE、TPE、テフロンなどのさまざまな材料で構成されており、すべて -25℃ ～ +85℃ の温度範囲で動作可能です。IDC ケーブルは 2.54 mm ピッチを特徴とし、UL2464 ワイヤ、シールド ワイヤ、錫メッキ銅、OFC 銅、および純銅導体を備えたフラット ケーブルまたはラウンド ケーブルで入手できます。ケーブルにはさまざまな長さがあり、最小長は 50 mm です。
特徴：
- 製品名: IDC ケーブル アセンブリ
- ケーブル長: 最小50mm
- 認証: UL、RoHS、REACH
- ワイヤーゲージ：AWG32#-AWG28#
- ピッチ：0.8mm、1.0mm、1.27mm、2.0mm、2.50mm、2.54mm、3.96mm
- ケーブルタイプ：UL2651、UL2464、UL2468
- フラットケーブル: はい
- UL2464 ワイヤー: はい
アプリケーション:
コネクタとコネクタは、コンピュータ、計器、機械、電化製品、自動車、カラーテレビ、エアコン、LED ディスプレイ、DVD、VCD などのさまざまな電子製品で広く使用されています。
これらの製品に関しては、コネクタとコネクタは回路を接続し、製品の正常な動作を確保する上で非常に重要な役割を果たします。
また、デバイスの通信範囲を拡張するためにも使用され、消費電力とデバイス自体のサイズの削減に役立ちます。
そのため、コネクタやコネクタはさまざまな電子製品に欠かせない部品となっています。
技術パラメータ:
IDC仕上げのグレーのフラットケーブルは、お客様のニーズに最適です。灰色の線間隔は 1.27MM で、0.635MM、1.0MM、2.0MM、2.54MM も利用可能です。灰色のワイヤ仕様は 28AWG で構成されていますが、必要に応じて 32AWG、30AWG、26AWG、24AWG も利用できます。メッキ銅線を撚り合わせた錫メッキ銅線で作られており、導体径は0.12±0.005mm、伸び率は18%↑です。銅芯線導体は、7/0.12MM または 7/0.08MM、7/0.09MM、7/0.1MM、7/0.16MM、または 7/0.2MM (7 は銅線の 7 ストランド) です。
レイアウトの色は、グレーに赤のエッジと印刷を使用することも、黒、黄色、または赤にカスタマイズすることもできます。便利な 10 個/束でパッケージ化されており、250 フィート (76.5 メートル/ロール) または 500 フィート (153 メートル/ロール) ロールで提供されます。導体断面積は0.36mm2、導体撚り距離は10.7mm↓、絶縁厚さは最小0.10mm、平均0.23mm、線径厚さは0.9±0.05mm、絶縁伸びは100.00%、絶縁体引張強さは1.066Kg/m 2 ↑。また、スパークテストは3.0KV/0.15SPC↑、耐電圧は2KV 10mA/、絶縁抵抗は≧100mオーム/RM↑、静電容量は40PF/M、インピーダンスは100オーム、使用温度は-40℃～+105℃
絶縁カバーは環境に優しい PVC 45P (RoHS) 8058 グレーで、良好な外観を必要とするテスト要件があります (プラスチック部品に射出欠陥があってはなりません)。また、金属部品に傷や変形がなく、オン・オフ性能が規定の性能を満足すること。
カスタマイズ:
- ブランド名：RCH
- モデル番号：IDC001
- 原産地：中国、東莞市
- 認証：UL、RoHS、REACH
- 最小注文数量：500
- 価格：1 個あたり USD0.05 ～ USD5.0
- 梱包詳細:1袋あたり100個入り
- 納期：2～4週間
- 支払い条件：TT、ペイパル、ウェスタンユニオン
- 供給能力：1週間あたり10万
- コネクタの種類:1.27mmピッチ圧接コネクタ(IDC)
- ケーブルの色:ブラック、グレー
- 応用：エレクトロニクス、自動車、産業、家庭用アプリケーション
- 導体：OFC銅、純銅、UL2464ワイヤー付き錫メッキ銅
サポートとサービス:
当社は、IDC ケーブル アセンブリに対する技術サポートとサービスを提供します。当社のテクニカル サポート チームは、24 時間年中無休でご質問にお答えし、問題を解決いたします。また、IDC ケーブル アセンブリが正しく設置され、迅速に稼働することを保証するために、無料の設置および構成サービスも提供しています。経験豊富な技術者からなる当社のチームがいつでも必要なサポートを提供いたします。
一連のワイヤー ハーネスおよびさまざまなケーブル アセンブリを製造できます。
| 1.自動車、オートバイ、バス、バイク、トラックのワイヤーケーブルアセンブリ |
| 2.電気ケーブル及びワイヤーハーネス |
| 3.オーディオ、ビデオ、無線ケーブルおよびISOワイヤーハーネス |
| 4.産業用ワイヤーケーブルハーネス |
| 5.家電用ワイヤーハーネス |
| 6.ヒューズワイヤー、ゲーム機ワイヤーハーネス |
| 7.電源、LVD、フラットRCA、USBケーブルハーネス |
| 8.制御盤配線ケーブルAssy |
| 9.医療機器ケーブル＆ハーネス |
| 10.飛行機模型ワイヤーハーネス |
梱包と配送:
IDC ケーブル アセンブリは保護ビニール袋に梱包され、輸送中の損傷を防ぐために耐久性のある段ボール箱に保管されます。箱はガムテープで封がされ、内容物と宛先が明確に表示されます。当社は時間通りに製品をお届けするために、最も信頼性が高くコスト効率の高い配送方法を使用しています。
